| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | ต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้อัดเฉพาะเพื่อการส่งออก |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที,แอล/C |
| ความสามารถในการจัดหา: | 2000 ชิ้น / วัน |

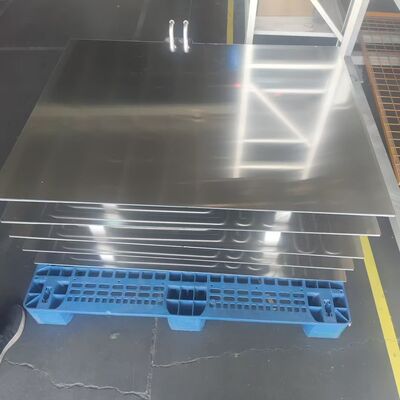

แผ่นทำความเย็นเหลวของอะลูมิเนียมเป็นส่วนประกอบระบายความร้อนที่ปรับให้เหมาะสมในการผลิตซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการที่ต้องการของโครงการจัดเก็บพลังงานแบตเตอรี่เชิงพาณิชย์และระดับสาธารณูปโภคในปัจจุบัน แกนหลักของปรัชญาการออกแบบของเรานั้นเรียบง่าย: มอบประสิทธิภาพการระบายความร้อนที่สม่ำเสมอและวัดได้โดยมีโครงสร้างต้นทุนที่เหมาะกับการใช้งาน BESS ในปริมาณมาก เราบรรลุเป้าหมายนี้โดยการประทับรูปทรงเรขาคณิตของช่องการไหลอย่างแม่นยำลงในแผ่นอลูมิเนียม 3003 ซึ่งเป็นกระบวนการที่ช่วยให้มั่นใจได้ถึงความลึกของช่องที่สม่ำเสมอและความเรียบของพื้นผิวที่ยอดเยี่ยมสำหรับการสัมผัสระหว่างโมดูลกับเพลตอย่างเหมาะสมที่สุด วงจรทำความเย็นถูกผนึกโดยใช้เทคนิคการเชื่อมโซลิดสเตตที่ปราศจากฟลักซ์ ซึ่งสร้างโครงสร้างถาวรที่เป็นเนื้อเดียวกัน พร้อมการทดสอบการรั่วของฮีเลียม 100% (<1×10⁻7 mbar·L/s) มีจำหน่ายในขนาดที่กำหนดเองสูงสุด 2400 มม. พร้อมปุ่มยึดในตัวและตัวเลือกการรักษาพื้นผิว แผ่นเย็นนี้สร้างขึ้นสำหรับนักพัฒนาโครงการที่ต้องการโซลูชันระบายความร้อนที่เชื่อถือได้ ปรับขนาดได้ และมีเอกสารครบถ้วนตั้งแต่โปรแกรมนำร่องไปจนถึงการผลิตจำนวนมาก
| รายการ | พารามิเตอร์ / คำอธิบาย |
|---|---|
| วัสดุหลัก | 3003 / 3003MOD / 6061 อลูมิเนียมอัลลอยด์ |
| กระบวนการขึ้นรูปถาด | การปั๊มแม่พิมพ์แบบก้าวหน้าที่มีความแม่นยำสูง |
| การรวมแผ่นทำความเย็น | การประสานสุญญากาศ (CAB – การประสานบรรยากาศที่ควบคุม) |
| การประกอบโครงสร้าง | สกรูโลดโผนเจาะตัวเอง (SPR) และสกรูเจาะการไหล (อุปกรณ์เสริม) |
| ฉนวนและการทำให้หมาด ๆ | โฟมโพลียูรีเทนเซลล์ปิด (PU) ในแหล่งกำเนิด |
| พื้นผิวเสร็จสิ้น | การเคลือบผงไฟฟ้าสถิต (ฉนวน ตัวเลือก RAL) |
| การป้องกันทางเข้า | IP67 / IP6K9K (เคลือบผง + ออกแบบซีลโฟม) |
| ความเข้ากันได้ของน้ำหล่อเย็น | น้ำ-ไกลคอล ของเหลวอิเล็กทริก |
| ความสมบูรณ์ของช่องระบายความร้อน | การทดสอบการรั่วของมวลสารฮีเลียมสเปกโตรเมทรี <1*10⁻7 mbar·L/s |
| ความต้านทานสเปรย์เกลือ | ≥1,500 ชั่วโมง (ต่อ ASTM B117 พร้อมเคลือบสีฝุ่น) |
| ความเป็นฉนวน | 3000V DC (ฉนวนเคลือบ + โฟมรวม) |
| การปรับแต่ง | ช่องเปิดของตัวเชื่อมต่อ รูยึดเซลล์ การระบายน้ำแบบลาดเอียง |
| การปฏิบัติตาม | ออกแบบมาเพื่อโปรไฟล์การทดสอบ UL 1973, UL 9540A, UN 38.3 |
เราแก้ไขปัญหาเหล่านี้โดยปฏิบัติต่อคำสั่งซื้อแผ่นเย็นทุกรายการเสมือนเป็นโครงการทางวิศวกรรมตามสั่ง:
· ปรับให้เหมาะกับโมดูลของคุณ: ทีมวิศวกรของเราทำงานโดยตรงกับเค้าโครงโมดูล 3D ของคุณเพื่อเพิ่มประสิทธิภาพการกำหนดเส้นทางช่องสัญญาณ การวางตำแหน่งพอร์ต และคุณลักษณะการติดตั้ง ไม่มีการประนีประนอม ไม่เปลืองพื้นที่
· รองรับการรับรองเต็มรูปแบบ: การจัดส่งทุกครั้งประกอบด้วยใบรับรองโรงงานวัสดุฉบับสมบูรณ์ รายงานการตรวจสอบขนาด และบันทึกการทดสอบการรั่วไหลของฮีเลียมแต่ละรายการ แพคเกจเอกสารนี้รองรับการส่ง UL 1973 และ UL 9540A ของคุณโดยตรง
· การผลิตที่สม่ำเสมอตั้งแต่วันแรก: เราใช้กระบวนการปั๊มและปิดผนึกที่มีความแม่นยำแบบเดียวกันสำหรับต้นแบบเดี่ยว เช่นเดียวกับที่เราใช้ในการผลิต 10,000 หน่วย ประสิทธิภาพด้านความร้อนและกลไกที่คุณตรวจสอบในห้องปฏิบัติการคือสิ่งที่คุณได้รับในคอนเทนเนอร์
· การจัดการการควบแน่นแบบเลือกได้: สำหรับการติดตั้งในสภาพอากาศที่มีความชื้นสูง เรามีชั้นฉนวนในตัวและคุณสมบัติการออกแบบที่ช่วยลดเหงื่อออกที่พื้นผิวเย็น
ส่ง Trumony Aluminium ขนาดโมดูลและข้อกำหนดด้านความร้อนของคุณ ทีมวิศวกรของเราจะส่งคืนเค้าโครงเบื้องต้นและใบเสนอราคาภายใน 5 วันทำการ เพื่อพร้อมที่จะเข้าสู่ขั้นตอนการสร้างต้นแบบ
อย่างแน่นอน. นั่นคือหัวใจหลักของการบริการแบบครบวงจรของเรา แบ่งปันภาระความร้อน พื้นที่ว่าง และประสิทธิภาพการระบายความร้อนเป้าหมาย วิศวกรของเราจะเสนอการออกแบบช่องทางการไหลเบื้องต้น เรียกใช้การจำลอง CFD เพื่อขออนุมัติจากคุณ จากนั้นจึงย้ายไปยังต้นแบบ เราแนะนำคุณตั้งแต่แนวความคิดไปจนถึงการผลิตแบบอนุกรม
เราไม่มีขั้นต่ำคงที่สำหรับขั้นตอนต้นแบบและ NPI (การแนะนำผลิตภัณฑ์ใหม่) สำหรับการผลิตจำนวนมาก เราทำงานอย่างยืดหยุ่นกับปริมาณของคุณ ในฐานะโรงงานที่ให้บริการลูกค้าทั่วโลก เราจัดการทุกอย่างได้อย่างสะดวกสบายตั้งแต่การวิ่งนำร่องขนาดเล็กไปจนถึงการผลิตหลายล้านชิ้นต่อปี
คุณภาพถูกสร้างขึ้นตั้งแต่เริ่มต้น เราใช้การบัดกรีแข็งแบบสุญญากาศสำหรับข้อต่อที่มีความสมบูรณ์สูงและทดสอบ 100% ทุกเพลตด้วยเครื่องสเปกโตรมิเตอร์มวลฮีเลียม เพื่อให้ได้อัตราการรั่วไหลที่แน่นกว่า 1*10⁻⁹ Pa·m³/s นอกจากนี้ เรายังทำการทดสอบวงจรแรงดันและการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันกับตัวอย่างก่อนการผลิตที่ได้รับการตรวจสอบตามข้อกำหนดด้านความทนทานของลูกค้า
ใช่. การผลิตของเราได้รับการรับรองมาตรฐาน ISO 9001 และ IATF 16949 วัสดุและส่วนประกอบของเราเป็นไปตามมาตรฐาน RoHS, REACH และ UL ตามที่ผลิตภัณฑ์ของคุณกำหนด นอกจากนี้เรายังมีประสบการณ์ในการสนับสนุนลูกค้าผ่านการรับรอง UL 9540A หรือ UN 38.3 ระดับระบบขั้นสุดท้าย โดยจัดเตรียมการออกแบบโดยละเอียดและเอกสารประกอบวัสดุ
เรายืนหยัดอยู่เบื้องหลังผลงานของเรา การรับประกันผลิตภัณฑ์มาตรฐานของเราคือ 5 ปีเมื่อใช้งานอย่างถูกต้องภายในพารามิเตอร์ที่ระบุ ในกรณีที่เกิดปัญหาซึ่งเกิดขึ้นไม่บ่อยนัก ทีมวิศวกรของเราจะวิเคราะห์สาเหตุที่แท้จริงและดำเนินการแก้ไขทันที สำหรับการผลิตที่กำลังดำเนินอยู่ เราจะรักษาบันทึกการตรวจสอบย้อนกลับที่สมบูรณ์โดยเชื่อมโยงกับแต่ละชุด
วิดีโอ
|
|
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | ต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้อัดเฉพาะเพื่อการส่งออก |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที,แอล/C |
| ความสามารถในการจัดหา: | 2000 ชิ้น / วัน |
แผ่นทำความเย็นเหลวของอะลูมิเนียมเป็นส่วนประกอบระบายความร้อนที่ปรับให้เหมาะสมในการผลิตซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการที่ต้องการของโครงการจัดเก็บพลังงานแบตเตอรี่เชิงพาณิชย์และระดับสาธารณูปโภคในปัจจุบัน แกนหลักของปรัชญาการออกแบบของเรานั้นเรียบง่าย: มอบประสิทธิภาพการระบายความร้อนที่สม่ำเสมอและวัดได้โดยมีโครงสร้างต้นทุนที่เหมาะกับการใช้งาน BESS ในปริมาณมาก เราบรรลุเป้าหมายนี้โดยการประทับรูปทรงเรขาคณิตของช่องการไหลอย่างแม่นยำลงในแผ่นอลูมิเนียม 3003 ซึ่งเป็นกระบวนการที่ช่วยให้มั่นใจได้ถึงความลึกของช่องที่สม่ำเสมอและความเรียบของพื้นผิวที่ยอดเยี่ยมสำหรับการสัมผัสระหว่างโมดูลกับเพลตอย่างเหมาะสมที่สุด วงจรทำความเย็นถูกผนึกโดยใช้เทคนิคการเชื่อมโซลิดสเตตที่ปราศจากฟลักซ์ ซึ่งสร้างโครงสร้างถาวรที่เป็นเนื้อเดียวกัน พร้อมการทดสอบการรั่วของฮีเลียม 100% (<1×10⁻7 mbar·L/s) มีจำหน่ายในขนาดที่กำหนดเองสูงสุด 2400 มม. พร้อมปุ่มยึดในตัวและตัวเลือกการรักษาพื้นผิว แผ่นเย็นนี้สร้างขึ้นสำหรับนักพัฒนาโครงการที่ต้องการโซลูชันระบายความร้อนที่เชื่อถือได้ ปรับขนาดได้ และมีเอกสารครบถ้วนตั้งแต่โปรแกรมนำร่องไปจนถึงการผลิตจำนวนมาก
| รายการ | พารามิเตอร์ / คำอธิบาย |
|---|---|
| วัสดุหลัก | 3003 / 3003MOD / 6061 อลูมิเนียมอัลลอยด์ |
| กระบวนการขึ้นรูปถาด | การปั๊มแม่พิมพ์แบบก้าวหน้าที่มีความแม่นยำสูง |
| การรวมแผ่นทำความเย็น | การประสานสุญญากาศ (CAB – การประสานบรรยากาศที่ควบคุม) |
| การประกอบโครงสร้าง | สกรูโลดโผนเจาะตัวเอง (SPR) และสกรูเจาะการไหล (อุปกรณ์เสริม) |
| ฉนวนและการทำให้หมาด ๆ | โฟมโพลียูรีเทนเซลล์ปิด (PU) ในแหล่งกำเนิด |
| พื้นผิวเสร็จสิ้น | การเคลือบผงไฟฟ้าสถิต (ฉนวน ตัวเลือก RAL) |
| การป้องกันทางเข้า | IP67 / IP6K9K (เคลือบผง + ออกแบบซีลโฟม) |
| ความเข้ากันได้ของน้ำหล่อเย็น | น้ำ-ไกลคอล ของเหลวอิเล็กทริก |
| ความสมบูรณ์ของช่องระบายความร้อน | การทดสอบการรั่วของมวลสารฮีเลียมสเปกโตรเมทรี <1*10⁻7 mbar·L/s |
| ความต้านทานสเปรย์เกลือ | ≥1,500 ชั่วโมง (ต่อ ASTM B117 พร้อมเคลือบสีฝุ่น) |
| ความเป็นฉนวน | 3000V DC (ฉนวนเคลือบ + โฟมรวม) |
| การปรับแต่ง | ช่องเปิดของตัวเชื่อมต่อ รูยึดเซลล์ การระบายน้ำแบบลาดเอียง |
| การปฏิบัติตาม | ออกแบบมาเพื่อโปรไฟล์การทดสอบ UL 1973, UL 9540A, UN 38.3 |
เราแก้ไขปัญหาเหล่านี้โดยปฏิบัติต่อคำสั่งซื้อแผ่นเย็นทุกรายการเสมือนเป็นโครงการทางวิศวกรรมตามสั่ง:
· ปรับให้เหมาะกับโมดูลของคุณ: ทีมวิศวกรของเราทำงานโดยตรงกับเค้าโครงโมดูล 3D ของคุณเพื่อเพิ่มประสิทธิภาพการกำหนดเส้นทางช่องสัญญาณ การวางตำแหน่งพอร์ต และคุณลักษณะการติดตั้ง ไม่มีการประนีประนอม ไม่เปลืองพื้นที่
· รองรับการรับรองเต็มรูปแบบ: การจัดส่งทุกครั้งประกอบด้วยใบรับรองโรงงานวัสดุฉบับสมบูรณ์ รายงานการตรวจสอบขนาด และบันทึกการทดสอบการรั่วไหลของฮีเลียมแต่ละรายการ แพคเกจเอกสารนี้รองรับการส่ง UL 1973 และ UL 9540A ของคุณโดยตรง
· การผลิตที่สม่ำเสมอตั้งแต่วันแรก: เราใช้กระบวนการปั๊มและปิดผนึกที่มีความแม่นยำแบบเดียวกันสำหรับต้นแบบเดี่ยว เช่นเดียวกับที่เราใช้ในการผลิต 10,000 หน่วย ประสิทธิภาพด้านความร้อนและกลไกที่คุณตรวจสอบในห้องปฏิบัติการคือสิ่งที่คุณได้รับในคอนเทนเนอร์
· การจัดการการควบแน่นแบบเลือกได้: สำหรับการติดตั้งในสภาพอากาศที่มีความชื้นสูง เรามีชั้นฉนวนในตัวและคุณสมบัติการออกแบบที่ช่วยลดเหงื่อออกที่พื้นผิวเย็น
ส่ง Trumony Aluminium ขนาดโมดูลและข้อกำหนดด้านความร้อนของคุณ ทีมวิศวกรของเราจะส่งคืนเค้าโครงเบื้องต้นและใบเสนอราคาภายใน 5 วันทำการ เพื่อพร้อมที่จะเข้าสู่ขั้นตอนการสร้างต้นแบบ
อย่างแน่นอน. นั่นคือหัวใจหลักของการบริการแบบครบวงจรของเรา แบ่งปันภาระความร้อน พื้นที่ว่าง และประสิทธิภาพการระบายความร้อนเป้าหมาย วิศวกรของเราจะเสนอการออกแบบช่องทางการไหลเบื้องต้น เรียกใช้การจำลอง CFD เพื่อขออนุมัติจากคุณ จากนั้นจึงย้ายไปยังต้นแบบ เราแนะนำคุณตั้งแต่แนวความคิดไปจนถึงการผลิตแบบอนุกรม
เราไม่มีขั้นต่ำคงที่สำหรับขั้นตอนต้นแบบและ NPI (การแนะนำผลิตภัณฑ์ใหม่) สำหรับการผลิตจำนวนมาก เราทำงานอย่างยืดหยุ่นกับปริมาณของคุณ ในฐานะโรงงานที่ให้บริการลูกค้าทั่วโลก เราจัดการทุกอย่างได้อย่างสะดวกสบายตั้งแต่การวิ่งนำร่องขนาดเล็กไปจนถึงการผลิตหลายล้านชิ้นต่อปี
คุณภาพถูกสร้างขึ้นตั้งแต่เริ่มต้น เราใช้การบัดกรีแข็งแบบสุญญากาศสำหรับข้อต่อที่มีความสมบูรณ์สูงและทดสอบ 100% ทุกเพลตด้วยเครื่องสเปกโตรมิเตอร์มวลฮีเลียม เพื่อให้ได้อัตราการรั่วไหลที่แน่นกว่า 1*10⁻⁹ Pa·m³/s นอกจากนี้ เรายังทำการทดสอบวงจรแรงดันและการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันกับตัวอย่างก่อนการผลิตที่ได้รับการตรวจสอบตามข้อกำหนดด้านความทนทานของลูกค้า
ใช่. การผลิตของเราได้รับการรับรองมาตรฐาน ISO 9001 และ IATF 16949 วัสดุและส่วนประกอบของเราเป็นไปตามมาตรฐาน RoHS, REACH และ UL ตามที่ผลิตภัณฑ์ของคุณกำหนด นอกจากนี้เรายังมีประสบการณ์ในการสนับสนุนลูกค้าผ่านการรับรอง UL 9540A หรือ UN 38.3 ระดับระบบขั้นสุดท้าย โดยจัดเตรียมการออกแบบโดยละเอียดและเอกสารประกอบวัสดุ
เรายืนหยัดอยู่เบื้องหลังผลงานของเรา การรับประกันผลิตภัณฑ์มาตรฐานของเราคือ 5 ปีเมื่อใช้งานอย่างถูกต้องภายในพารามิเตอร์ที่ระบุ ในกรณีที่เกิดปัญหาซึ่งเกิดขึ้นไม่บ่อยนัก ทีมวิศวกรของเราจะวิเคราะห์สาเหตุที่แท้จริงและดำเนินการแก้ไขทันที สำหรับการผลิตที่กำลังดำเนินอยู่ เราจะรักษาบันทึกการตรวจสอบย้อนกลับที่สมบูรณ์โดยเชื่อมโยงกับแต่ละชุด
