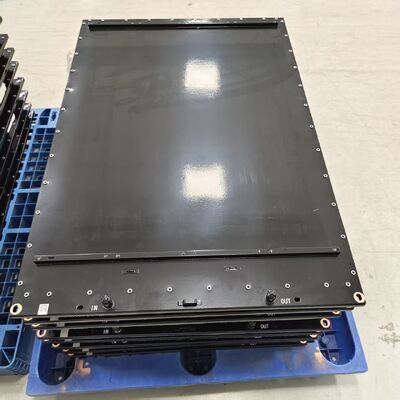

IP67 แบตเตอรี่อัลลูมิเนียม แผ่นแบตเตอรี่ชั้นล่าง พร้อมเครื่องเย็นเหลว
| Process: | ประสาน, ปั๊ม, Rverting | Shape: | ปรับแต่ง |
| Warranty: | 1 ปี | surface treatment: | อโนไดซ์, เคลือบผง |
| High Light: | ห้องแบตเตอรี่อลูมิเนียม IP67,แบตเตอรี่ แพคตเตอรี่ชั้นล่าง พร้อมความเย็นของเหลว,กล่องแบตเตอรี่กันน้ํา พร้อมเครื่องเย็น |
||
ออกแบบโดย Trumony Aluminium Limited กล่องใส่แบตเตอรี่ด้านล่างนี้ใช้วิธีการผลิตอะลูมิเนียมแบบหลายกระบวนการที่ให้ความสำคัญกับประสิทธิภาพการผลิตและคุณภาพที่สม่ำเสมอ แทนที่จะใช้การเชื่อมเหล็กแบบธรรมดาหรือการตัดเฉือนเต็มรูปแบบที่มีราคาแพง เราใช้การปั๊มที่มีความแม่นยำสูงสำหรับโครงสร้างถาดหลัก ตามด้วยกระบวนการประสานสุญญากาศเพื่อสร้างแผ่นระบายความร้อนด้วยของเหลวในตัวที่ป้องกันการรั่วซึม มีการใช้การตอกหมุดแบบเจาะตัวเอง (SPR) เพื่อประกอบการเสริมโครงสร้างหลายชั้นโดยไม่มีการบิดเบือนจากความร้อน ในขณะที่กระบวนการเกิดฟองโพลียูรีเทน (PU) ให้การหน่วงการสั่นสะเทือนและการป้องกันการควบแน่นที่เหนือกว่า สุดท้ายการเคลือบผงด้วยไฟฟ้าสถิตทำให้เป็นฉนวนที่ดีเยี่ยมและทนทานต่อการกัดกร่อน โซลูชันตู้นี้ตอบสนองความต้องการของโครงการจัดเก็บพลังงานเชิงพาณิชย์และสาธารณูปโภคในอเมริกาเหนือ โดยนำเสนอความสมดุลในอุดมคติของประสิทธิภาพการระบายความร้อน การออกแบบที่มีน้ำหนักเบา และความสามารถในการปรับขนาดการผลิตจำนวนมาก
ในการจัดเก็บพลังงานที่มีความสำคัญต่อภารกิจ ความล้มเหลวทั่วไปมักเริ่มต้นจากจุดต่ำสุด กล่องหุ้มด้านล่างที่ต่ำกว่านำไปสู่ความเสี่ยงหลักสามประการ:
· การแพร่กระจายแบบหนีความร้อน: หากไม่มีการระบายความร้อนแบบบูรณาการ ความร้อนจะสะสมระหว่างเซลล์ เร่งการย่อยสลาย และสร้างอันตรายด้านความปลอดภัย
· การซึมผ่านของสิ่งแวดล้อม: ฝุ่น สเปรย์เกลือ และน้ำนิ่งกัดกร่อนตัวเรือนเหล็กและทำให้เกิดความผิดปกติของพื้นดิน โดยเฉพาะอย่างยิ่งในพื้นที่สาธารณูปโภคชายฝั่งหรือทะเลทราย
· ความล้าของโครงสร้าง: การสั่นสะเทือนอย่างต่อเนื่องระหว่างการขนส่งและเหตุการณ์แผ่นดินไหวอาจทำให้ถาดเหล็กเชื่อมแบบธรรมดาแตกร้าว ส่งผลให้บรรจุภัณฑ์สมบูรณ์
ตัวเรือนแบตเตอรี่มาตรฐานไม่สามารถตอบสนองวงจรชีวิตที่มีความต้องการมากกว่า 10 ปีตามที่นักพัฒนาโครงการและเจ้าของทรัพย์สินในอเมริกาเหนือคาดหวังไว้
· แกลเลอรีการระบายความร้อนด้วยของเหลวในตัว: ช่องไหลคดเคี้ยวได้รับการกลึง CNC ลงในแผ่นฐานอลูมิเนียมหนา ช่วยให้สามารถสัมผัสโดยตรงกับอินเทอร์เฟซการระบายความร้อนของโมดูล เพื่อให้แน่ใจว่าอุณหภูมิของเซลล์จะอยู่ในช่วง ±2°C ที่แน่นหนา
· การปิดผนึกเสาหินด้วย FSW: การเชื่อมแบบกวนด้วยแรงเสียดทานจะสร้างพันธะโซลิดสเตตที่แข็งแกร่งกว่าวัสดุต้นกำเนิด โดยไม่มีโลหะเติมหรือรูพรุน ช่วยให้สามารถปิดผนึก IP67 อย่างแท้จริงและไม่ต้องบำรุงรักษาทั่วทั้งถาด
· น้ำหนักเบาโดยไม่ต้องเสียสละ: การใช้อะลูมิเนียม 6061-T6 ทำให้เรามีความแข็งแรงเชิงกลเช่นเดียวกับเหล็กที่มีน้ำหนักน้อยกว่าครึ่งหนึ่ง ซึ่งช่วยลดต้นทุนการขนส่งและการติดตั้งที่ง่ายขึ้น
· อายุการใช้งานที่ปราศจากการกัดกร่อน: ด้วยการเคลือบแปลงโครเมตและการทาสีแบบอิเล็กโตรโฟเรติกซึ่งเป็นอุปกรณ์เสริม ตู้ทนทานต่อการทดสอบสเปรย์เกลือได้นานกว่า 1,000 ชั่วโมง เหมาะสำหรับสภาพอากาศทางทะเลและทวีปชื้น
· การสนับสนุนด้านวิศวกรรมแบบกำหนดเอง: ส่งเค้าโครงโมดูลของคุณมาให้เรา แล้วเราจะปรับวงจรทำความเย็น บอสสำหรับติดตั้ง และตำแหน่งเข้าสายเคเบิลให้เหมาะสม ไม่ว่าคุณจะต้องการการจัดหาต้นแบบหรือปริมาณ การผลิตอะลูมิเนียมของ Trumony ช่วยให้มั่นใจได้ถึงผลิตภัณฑ์ระดับพรีเมี่ยมที่สม่ำเสมอ
| รายการ | พารามิเตอร์ / คำอธิบาย |
|---|---|
| วัสดุหลัก | 3003 / 3003MOD / 6061 อลูมิเนียมอัลลอยด์ |
| กระบวนการขึ้นรูปถาด | การปั๊มแม่พิมพ์แบบก้าวหน้าที่มีความแม่นยำสูง |
| การรวมแผ่นทำความเย็น | การประสานสุญญากาศ (CAB – การประสานบรรยากาศที่ควบคุม) |
| การประกอบโครงสร้าง | สกรูโลดโผนเจาะตัวเอง (SPR) และสกรูเจาะการไหล (อุปกรณ์เสริม) |
| ฉนวนและการทำให้หมาด ๆ | โฟมโพลียูรีเทนเซลล์ปิด (PU) ในแหล่งกำเนิด |
| พื้นผิวเสร็จสิ้น | การเคลือบผงไฟฟ้าสถิต (ฉนวน ตัวเลือก RAL) |
| การป้องกันทางเข้า | IP67 / IP6K9K (เคลือบผง + ออกแบบซีลโฟม) |
| ความเข้ากันได้ของน้ำหล่อเย็น | น้ำ-ไกลคอล ของเหลวอิเล็กทริก |
| ความสมบูรณ์ของช่องระบายความร้อน | การทดสอบการรั่วของมวลสารฮีเลียมสเปกโตรเมทรี <1×10⁻7 mbar·L/s |
| ความต้านทานสเปรย์เกลือ | ≥1,500 ชั่วโมง (ต่อ ASTM B117 พร้อมเคลือบสีฝุ่น) |
| ความเป็นฉนวน | 3000V DC (ฉนวนเคลือบ + โฟมรวม) |
| การปรับแต่ง | ช่องเปิดของตัวเชื่อมต่อ รูยึดเซลล์ การระบายน้ำแบบลาดเอียง |
| การปฏิบัติตาม | ออกแบบมาเพื่อโปรไฟล์การทดสอบ UL 1973, UL 9540A, UN 38.3 |
แอปพลิเคชัน
1. ชุดแบตเตอรี่สำหรับฉุดยานพาหนะไฟฟ้า
แผ่นทำความเย็นแบบประทับตราของเราได้รับการติดตั้งระหว่างโมดูลเซลล์แบบแท่งปริซึมหรือแบบกระเป๋าเพื่อรักษาอุณหภูมิที่เหมาะสมระหว่างการขับขี่บนทางหลวงและการชาร์จแบบเร็ว DC ความเรียบสูงช่วยให้มั่นใจได้ถึงการสัมผัสพื้นผิวเซลล์สูงสุด ในขณะที่ข้อต่อประสานที่แข็งแกร่งทนทานต่อการสั่นสะเทือนและการหมุนเวียนของความร้อนนานหลายปี
2. การจัดเก็บพลังงานเชิงพาณิชย์และสาธารณูปโภค (BESS)
สำหรับระบบจัดเก็บแบบตู้คอนเทนเนอร์และแบบตู้โดยใช้เซลล์ความจุสูง แผ่นประทับตราที่มีช่องหลายขนานช่วยรักษาเซลล์หลายสิบเซลล์ไว้ในช่วงอุณหภูมิ 2°C ช่วยยืดอายุการใช้งานของระบบเกิน 10,000 รอบ และเป็นไปตามข้อกำหนดการทดสอบความปลอดภัย UL 9540A
3. การทำความเย็นโมดูลพลังงาน IGBT และ SiC
อินเวอร์เตอร์กำลัง ตัวควบคุมมอเตอร์ และเครื่องแปลงพลังงานหมุนเวียนต้องการแผ่นทำความเย็นขนาดกะทัดรัดที่รองรับฟลักซ์ความร้อนสูง การออกแบบที่ประทับด้วยพินฟินของเราเพิ่มพื้นที่ผิวใต้ซับสเตรตเซมิคอนดักเตอร์โดยตรง ช่วยลดอุณหภูมิของจุดเชื่อมต่อ และป้องกันการควบคุมปริมาณความร้อน
4. อุปกรณ์อิเล็กทรอนิกส์เสริมสำหรับยานยนต์
ที่ชาร์จในตัว ตัวแปลง DC-DC และหน่วยประมวลผล ADAS ยังได้รับประโยชน์จากเพลตประทับตราน้ำหนักเบาของเรา ซึ่งรวมเข้ากับซองบรรจุภัณฑ์ยานพาหนะที่แน่นหนาได้อย่างง่ายดาย
มันทำงานอย่างไร
แผ่นระบายความร้อนด้วยของเหลวอลูมิเนียมประทับตราทำงานบนหลักการหมุนเวียนของของเหลวแบบวงปิด สารหล่อเย็นจะไหลผ่านข้อต่อทางเข้า ไหลผ่านเครือข่ายช่องที่มีการประทับตราไว้ใต้ส่วนประกอบที่สร้างความร้อน ดูดซับความร้อนทิ้ง และออกผ่านช่องจ่ายไปยังตัวแลกเปลี่ยนความร้อนภายนอก กระบวนการปั๊มขึ้นรูปจะสร้างรูปทรงของช่องที่ซับซ้อนลงในแผ่นอลูมิเนียมโดยตรง ซึ่งสร้างคุณสมบัติที่ยกขึ้น เช่น รอยบุ๋มหรือเครื่องหมายบั้งที่รบกวนชั้นขอบเขตของของเหลว และเพิ่มการถ่ายเทความร้อนแบบพาความร้อน จากนั้นแผ่นปิดจะถูกเชื่อมเข้าด้วยกันผ่านการบัดกรีอย่างต่อเนื่อง โดยที่ชุดประกอบจะผ่านเตาเผาที่มีการควบคุมอุณหภูมิและบรรยากาศเฉื่อยอย่างแม่นยำ โลหะตัวเติมสำหรับการบัดกรีแข็ง (โดยทั่วไปจะเป็นชั้นที่หุ้มไว้บนแผ่นงาน) จะละลายและก่อให้เกิดพันธะทางโลหะวิทยาตามจุดสัมผัสทุกจุด ทำให้เกิดโครงสร้างเดียวที่ป้องกันการรั่วซึม เนื่องจากเพลตทุกตัวได้รับการประมวลผลอัตโนมัติเหมือนกัน ประสิทธิภาพการระบายความร้อนจึงสม่ำเสมอเป็นพิเศษตั้งแต่ยูนิตแรกไปจนถึงยูนิตที่ล้าน
วิธีการเลือกแผ่นทำความเย็นที่มีการประทับตราของคุณ
1. โหลดความร้อนและอัตราการไหลของ: กำหนดวัตต์รวมที่จะกระจายและการไหลของสารหล่อเย็นที่มีอยู่ (ลิตร/นาที) วิศวกรของเราใช้สิ่งนี้เพื่อคำนวณหน้าตัดของช่องและขนาดแผ่นที่ต้องการ
2. การออกแบบแบบประทับตราเทียบกับแบบเครื่องจักร: สำหรับปริมาณสูง (>5,000 หน่วย/ปี) การปั๊มขึ้นรูปให้ข้อได้เปรียบด้านต้นทุนและความเร็วอย่างมาก เราช่วยคุณตัดสินใจว่ารูปทรงของคุณเหมาะสำหรับการปั๊มหรือต้องใช้วิธีแบบผสมหรือไม่
3. การเลือกรูปแบบช่องสัญญาณ: Serpentine สำหรับการออกแบบที่เรียบง่ายและต้นทุนต่ำ หลายขนานสำหรับแรงดันตกคร่อมต่ำ รอยบุ๋มหรือครีบพินเพื่อความปั่นป่วนและการถ่ายเทความร้อนสูงสุด เราขอแนะนำรูปแบบตามอินพุตการจำลองความร้อนของคุณ
4. การปกป้องพื้นผิว: เลือกตามเคมีและสภาพแวดล้อมของสารหล่อเย็นของคุณ E-coat ให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมสำหรับระบบน้ำ-ไกลคอล อโนไดซ์แข็งเพิ่มฉนวนไฟฟ้าสำหรับการสัมผัสเซลล์โดยตรง
5. ลำดับเวลาและปริมาณของโครงการ: แบ่งปันปริมาณประจำปีที่คาดหวังและวันที่ SOP เป้าหมายของคุณ โดยทั่วไปแล้วระยะเวลาในการพัฒนาแม่พิมพ์ปั๊มขึ้นรูปของเราคือ 4-6 สัปดาห์ โดยมีตัวอย่างตามมาหลังจากนั้นไม่นาน เราจัดการทุกอย่างภายในองค์กรเพื่อให้โปรแกรมของคุณเป็นไปตามแผน
เพียงติดต่อความต้องการของคุณ เราส่งคืนข้อเสนอที่ครอบคลุม รวมถึงความเป็นไปได้ในการออกแบบแม่พิมพ์ รายงานความร้อน CFD และการแบ่งต้นทุนที่โปร่งใสสำหรับขั้นตอนต้นแบบ ขั้นตอนนำร่อง และขั้นตอนการผลิตจำนวนมาก.
อย่างแน่นอน. นั่นคือหัวใจหลักของการบริการแบบครบวงจรของเรา แบ่งปันภาระความร้อน พื้นที่ว่าง และประสิทธิภาพการระบายความร้อนเป้าหมาย วิศวกรของเราจะเสนอการออกแบบช่องทางการไหลเบื้องต้น เรียกใช้การจำลอง CFD เพื่อขออนุมัติจากคุณ จากนั้นจึงย้ายไปยังต้นแบบ เราแนะนำคุณตั้งแต่แนวความคิดไปจนถึงการผลิตแบบอนุกรม
เราไม่มีขั้นต่ำคงที่สำหรับขั้นตอนต้นแบบและ NPI (การแนะนำผลิตภัณฑ์ใหม่) สำหรับการผลิตจำนวนมาก เราทำงานอย่างยืดหยุ่นกับปริมาณของคุณ ในฐานะโรงงานที่ให้บริการลูกค้าทั่วโลก เราจัดการทุกอย่างได้อย่างสะดวกสบายตั้งแต่การวิ่งนำร่องขนาดเล็กไปจนถึงการผลิตหลายล้านชิ้นต่อปี
คุณภาพถูกสร้างขึ้นตั้งแต่เริ่มต้น เราใช้การบัดกรีแข็งแบบสุญญากาศสำหรับข้อต่อที่มีความสมบูรณ์สูงและทดสอบ 100% ทุกเพลตด้วยเครื่องสเปกโตรมิเตอร์มวลฮีเลียม เพื่อให้ได้อัตราการรั่วไหลที่เข้มงวดมากกว่า 1×10⁻⁹ Pa·m³/s นอกจากนี้ เรายังทำการทดสอบวงจรแรงดันและการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันกับตัวอย่างก่อนการผลิตที่ได้รับการตรวจสอบตามข้อกำหนดด้านความทนทานของลูกค้า
ใช่. การผลิตของเราได้รับการรับรองมาตรฐาน ISO 9001 และ IATF 16949 วัสดุและส่วนประกอบของเราเป็นไปตามมาตรฐาน RoHS, REACH และ UL ตามที่ผลิตภัณฑ์ของคุณกำหนด นอกจากนี้เรายังมีประสบการณ์ในการสนับสนุนลูกค้าผ่านการรับรอง UL 9540A หรือ UN 38.3 ระดับระบบขั้นสุดท้าย โดยจัดเตรียมการออกแบบโดยละเอียดและเอกสารประกอบวัสดุ
เรายืนหยัดอยู่เบื้องหลังผลงานของเรา การรับประกันผลิตภัณฑ์มาตรฐานของเราคือ 5 ปีเมื่อใช้งานอย่างถูกต้องภายในพารามิเตอร์ที่ระบุ ในกรณีที่เกิดปัญหาซึ่งเกิดขึ้นไม่บ่อยนัก ทีมวิศวกรของเราจะวิเคราะห์สาเหตุที่แท้จริงและดำเนินการแก้ไขทันที สำหรับการผลิตที่กำลังดำเนินอยู่ เราจะรักษาบันทึกการตรวจสอบย้อนกลับที่สมบูรณ์โดยเชื่อมโยงกับแต่ละชุด
ESS 1P48S 314 เซลล์ อลูมิเนียมจานเย็นเหลวที่มีกรอบเหล็กบูรณาการ
ภาพรวมผลิตภัณฑ์แผ่นระบายความร้อนด้วยของเหลวนี้ออกแบบมาเป็นพิเศษสำหรับชุดแบตเตอรี่กักเก็บพลังงาน ผลิตจากอลูมิเนียมอัลลอยคุณภาพสูงเพื่อการนำความร้อนที่ดีเยี่ยม จับคู่ได้อย่างแม่นยำกับการกำหนดค่า 1P48S และเซลล์ 314 เซลล์ ในขณะที่โครงเหล็กแบบบูรณาการช่วยเพิ่มความเสถียรของโครงสร้างและความสามารถในการรับน้...
แผ่นเย็นของเหลวที่ออกแบบด้วยสับสนธิอลูมิเนียมและช่องทางการไหลผ่านที่ปรับปรุงเพื่อเพิ่มประสิทธิภาพการเย็นและประสิทธิภาพของระบบ
ภาพรวมสินค้าโปรแกรมโดยเฉพาะสําหรับเซลล์แบตเตอรี่ขนาดใหญ่ 587Ahแผ่นเย็นของเหลวของเราเป็นวิธีจัดการความร้อนที่มีประสิทธิภาพสูง ที่ตอบโจทย์ความร้อนหลักของระบบเก็บพลังงานพลังงานสูงเนื่องจากความต้องการต่อเซลล์แบตเตอรี่ขนาดใหญ่เติบโตอย่างรวดเร็วในอุตสาหกรรมเก็บพลังงาน ความต้องการและการจัดการความร้อนที่ปลอ...
ระบบเก็บพลังงาน ESS แบตเตอรี่แพ็ค กล่องปกด้านบนสําหรับ 1P52 ESS แบตเตอรี่แพ็ค
ภาพรวมผลิตภัณฑ์ ฝาครอบด้านบนของชุดแบตเตอรี่ของเราผลิตจากพลาสติกวิศวกรรมคุณภาพสูง (รวมถึง PA66, PPA, PPS, CFRTP ฯลฯ) และผ่านกระบวนการด้วยเทคโนโลยีการปั๊มขึ้นรูปพลาสติกที่มีความแม่นยำ ผสมผสานข้อดีของวัสดุพลาสติกและงานฝีมือการปั๊มขึ้นรูป ทำหน้าที่เป็นส่วนประกอบป้องกันหลักของชุดแบตเตอรี่ ปกป้องเซลล์แบตเ...
1P104S แบตเตอรี่บราซิ่ง แผ่นเย็นเหลวสําหรับระบบเก็บพลังงาน
ภาพรวมผลิตภัณฑ์ ด้วยประสบการณ์อันยาวนานในด้านการจัดการความร้อนของแบตเตอรี่และการผลิตการบัดกรีอะลูมิเนียมTrumony สนับสนุนนักพัฒนา ผู้รวมระบบ และผู้ผลิต OEM ทั่วโลกในด้านพลังงาน Trumony สนับสนุนนักพัฒนา ผู้รวมระบบ และผู้ผลิต OEM ทั่วโลกในด้านพลังงาน โซลูชันของเราช่วยให้ลูกค้าปรับปรุงประสิทธิภาพการระบา...
